起源の場所:
中国
ブランド名:
HDPARTS
モデル番号:
NH220
私達に連絡しなさい

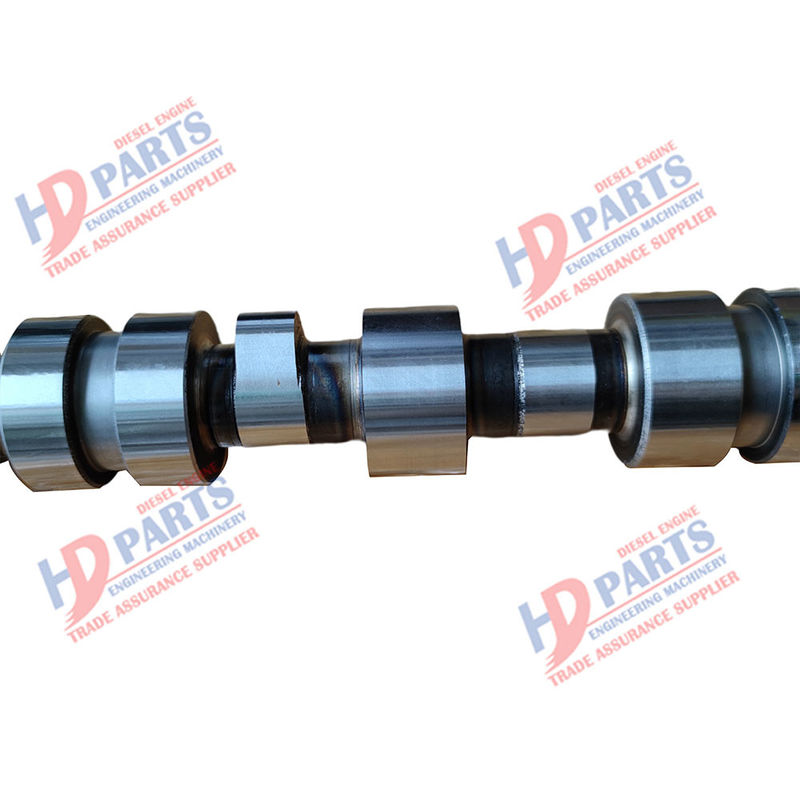

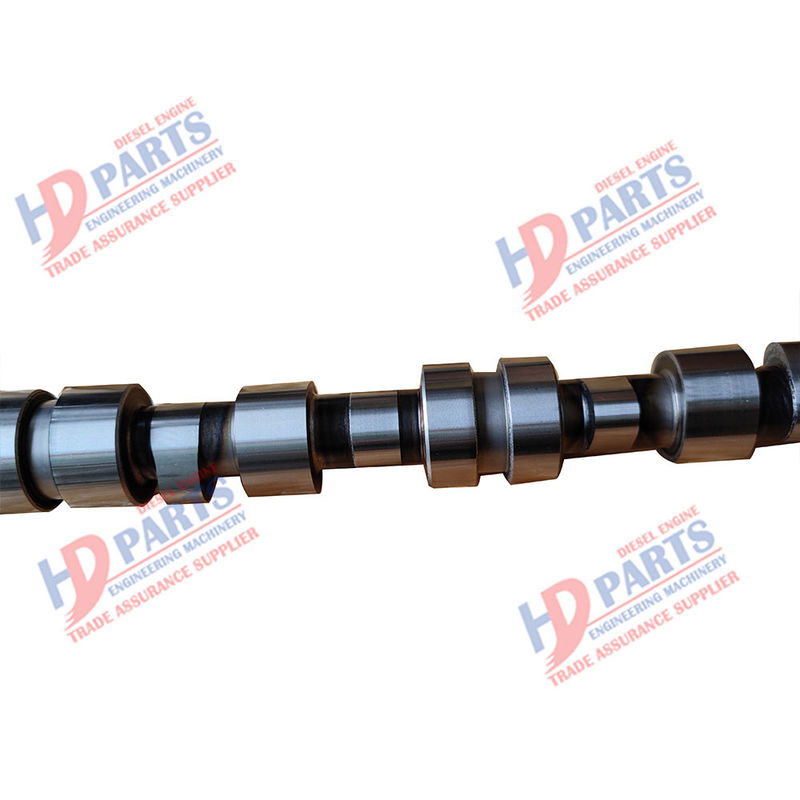

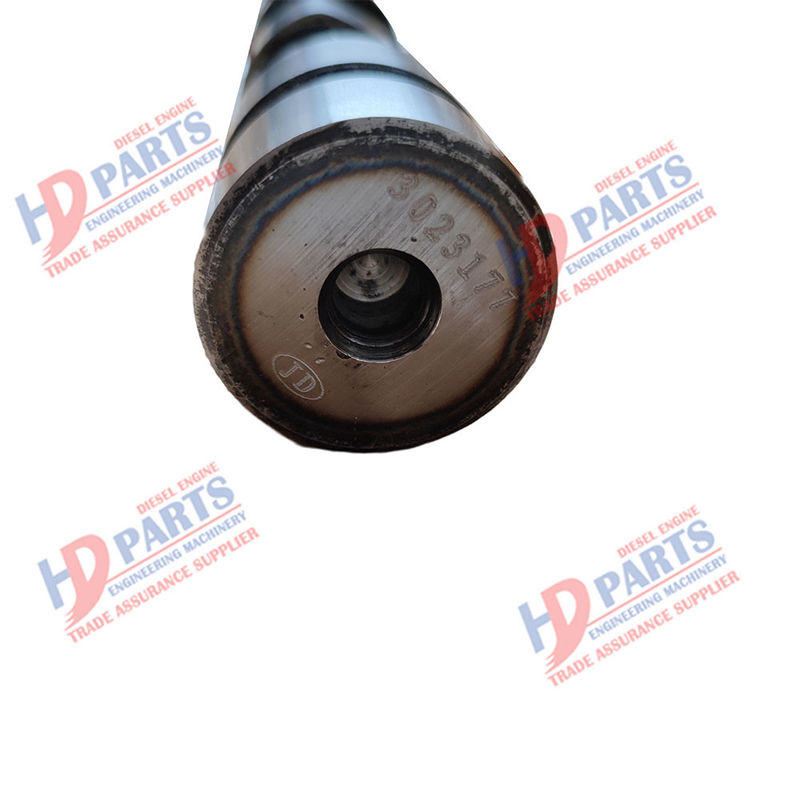

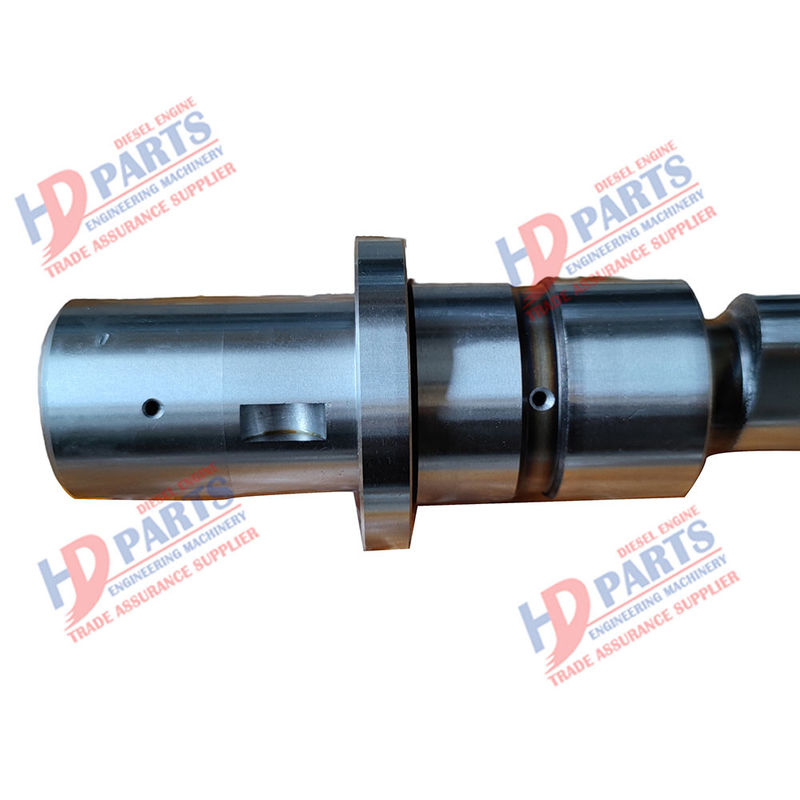

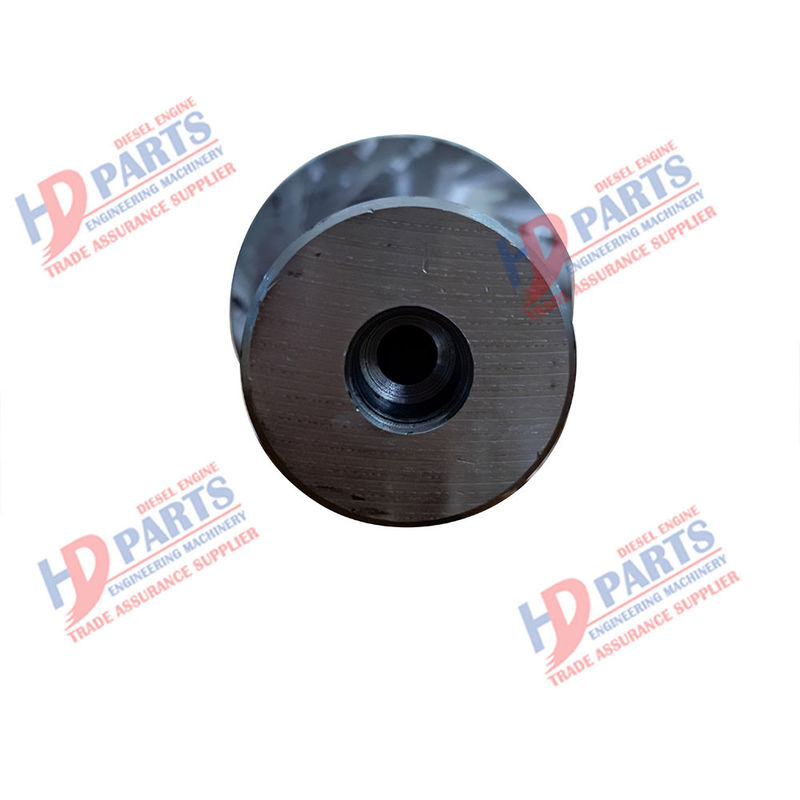

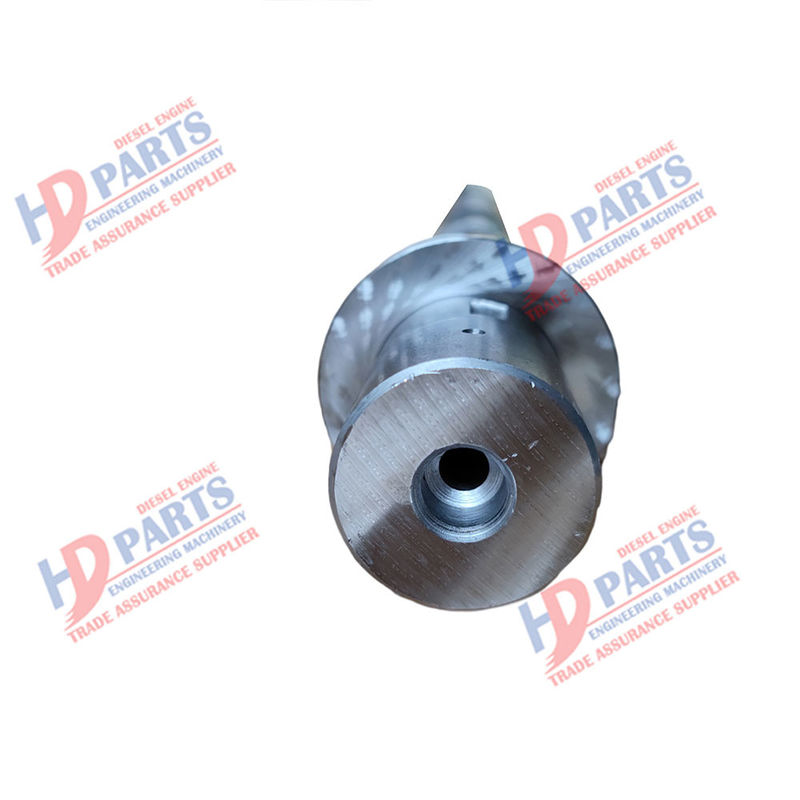

DOOSANのディーゼル機関の部品のために適したNH220エンジンの風変りなシャフト3023177
仕様
| 対応機種 | NH220 |
| タイプ | エキセントリックシャフト |
| 元の番号 | 3023177 |
| 保証 | 6ヵ月 |
| エンジン型式 | ディーゼル |
| ブランド名 | HDパーツ |
| 調子 | 新しい |
| サイズ | OEM サイズ |
| 偏心軸の主な加工方法 |
1.一般に、4爪チャックは、少量で精度の低い偏心ワークをクランプするために使用されます。四ツ爪チャックで偏心ワークを回転させるときは、まずワークに線を引いてください。偏心円を描き、横と縦のクロスラインを確保することです。これらの線に従って、4 つ爪チャックでの位置を決定します。 2. 偏心量が小さく (e ≤ 5-6mm)、長さが短いが多数の偏心ワークを加工する場合、3 爪セルフ センタリング チャックを使用して加工できます。回すときは、外側の円と長さを先に回す。次に、三ツ爪チャックにクランプし、一方の爪にガスケットを配置してワークを偏心させて回転させます。パッドの厚さは、次の式で計算できます。X=1.5e×(1-e/2d) (x=ガスケット厚さ、e=ワークの偏心、d=3本爪のクランプ部の直径)長い爪とワークピースの場合、ソイルガスケットのクランプ後の変形に補正定数を追加する必要があります。X real=x+1.5 △ e (x real=実際のガスケットの厚さ; x=計算された厚さ; △ e=試験後に測定された偏心誤差) 3. ダブルチャックで偏芯ワークを回転させる方法 4爪単動チャックに3爪セルフセンタリングチャックをクランプして位置合わせをした後、偏心量を移動させてクランプする方法です。将来的には、ワークを 3 爪セルフ センタリング チャックにクランプすることで、偏心したワークを回転させることができます。このように、ワークピースを位置合わせする必要はありません。三ツ爪チャックの位置を移動させる場合は、まず三ツ爪セルフセンタリングチャックで光軸をクランプし、ダイヤルゲージで偏心量を求め、最後に四ツ爪チャックで三ツ爪チャックの位置を決めます。 4.偏心ワークを2つのシンブル間で回転させる場合、長い長さの偏心ワークを2つのシンブルの間にクランプして回転させ、チキンハートクランプでワークを回転させることができます。2つのシンブル間で処理される偏心ワークの両端の中心、および偏心中心穴は、機械の両端の中心と偏心中心穴の方向を確保することが難しいため、一般的に中ぐり盤で加工されます。一貫性があり、並行しています。 5.偏心チャック偏心チャック偏心距離調整は便利で、汎用性が高く、高精度はより理想的な偏心ツールです。 6.特殊治具では、加工長が短く、精度が高く、偏心ワークの数が非常に多い場合、偏心ワークを特殊治具で回転させることができます。 7.偏心率が大きく、精度要件が低い偏心ワークピースの実際の処理では、別のクランプ方法、つまり3ジョーボーリングとガスケットクランプがまとめられています。つまり、3 ジョーのセルフ センタリング上ジョーの場合、最初のジョーを取り付けてから、コレットのエンド スクリューが 1 ～ 2 回転するようにコレットを静かに動かし、次に 2 番目と 3 番目のジョーを取り付けます。コレットの 3 つのジョーは自然に偏心を形成します。偏心は調整できないので、シムを入れて調整します。この方法の利点は、簡単で便利で高速ですが、欠点は位置決め精度が高くないことです。 |
| 偏心軸の加工技術 |
偏心軸加工の工程計画と治具設計では、工程集中化と工程分散化を組み合わせた方法を採用し、生産バッチと実際の生産状況に応じて自動生産ラインを設計する必要があります。工程集中の原則に従って工程を整理すると、効率の良い工作機械や高度に自動化された工程設備も広く使用されます。これにより、生産性が大幅に向上します。 |
製品説明
企業情報
納期：
ご入金確認後、商品の準備に入ります。（在庫がある場合、商品は48時間から72時間の間に送信されます。商品は配達時間前に送信され、サンプルは確認のために送信されます。）
